14 stufiger Binärzähler: 4020



74HC4020, CMOS 4020


74HC4020, CMOS 4020

Attention attention

Betriebsspannung

Der 74HC4020 darf nur mit 3 bis 6V betrieben werden.

Der CMOS 4020 darf mit 3V bis 15V betrieben werden.

Der 4020 enthält einen 14-stufigen Binärzähler.

Der 74HC4020 ist in HCMOS-Technologie gefertigt und Versorgungsspannungen von 3V bis 6V geeignet.

Der CMOS 4020 ist in CMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 15V geeignet.

Die 74HC4020N und 4020N haben ein 16-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.

Bild 1: 14-stufiger Binärzähler 74HC4020N

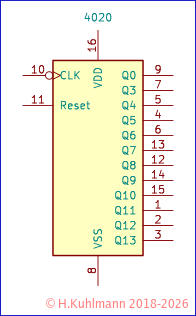

Die Pinbelegung für einen 74HC4020N und einen CMOS 4020N ist identisch.

  • CLK Takteingang (negiert)
  • Reset Reseteingang
  • Q0 und Q3 bis Q13 Ausgänge der Zählstufen

Wahrheitstabelle

CLK Reset Ausgänge
x 1 alle Ausgänge 0
x keine Änderung
x weiterzählen

Mit x sind alle Werte (0 oder 1) sowie ↑ und ↓ gemeint.
Mit ↑ ist die Flanke von 0 nach 1 gemeint.
Entsprechend ist mit ↓ die Flanke von 1 nach 0 gemeint.

Maximale Taktfrequenz

Bei 5V beträgt die maximale Taktfrequenz eines 74HC4020 30MHz, die eines CMOS 4020 3,5MHz.
