74HC20
Der 74HC20 enthält 2 NAND-Gatter mit je 4 Eingängen.
Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.
- Allgemeine Daten sind unter Familien digitaler Bauelemente beschrieben.

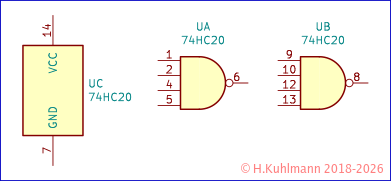

Symbol und Anschlussbelegung
Der 74HC20N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.
Die Pinbelegung ist bei allen 74xx20N identisch.
Logik
Wenn alle Eingänge 1 sind, ist der Ausgang 0.
Wahrheitstabelle
Beispiel: NAND-Gatter UA
| Eingang | Eingang | Eingang | Eingang | Ausgang |
| Pin 1 | Pin 2 | Pin 3 | Pin 4 | Pin 6 |
| 0 | 0 | 0 | 0 | 1 |
| 0 | 0 | 0 | 1 | 1 |
| 0 | 0 | 1 | 0 | 1 |
| 0 | 0 | 1 | 1 | 1 |
| 0 | 1 | 0 | 0 | 1 |
| 0 | 1 | 0 | 1 | 1 |
| 0 | 1 | 1 | 0 | 1 |
| 0 | 1 | 1 | 1 | 1 |
| 1 | 0 | 0 | 0 | 1 |
| 1 | 0 | 0 | 1 | 1 |
| 1 | 0 | 1 | 0 | 1 |
| 1 | 0 | 1 | 1 | 1 |
| 1 | 1 | 0 | 0 | 1 |
| 1 | 1 | 0 | 1 | 1 |
| 1 | 1 | 1 | 0 | 1 |
| 1 | 1 | 1 | 1 | 0 |
