Sechs invertierende Schmitt-Trigger: 74HC14



74HC14


74HC14

Der 74HC14 enthält 6 invertierende Schmitt-Trigger.

Er ist in HCMOS-Technologie gefertigt und für Versorgungsspannungen von 3V bis 6V geeignet.

Der 74HC14N hat ein 14-poliges Dual-In-Line-Gehäuse, DIL-Gehäuse.

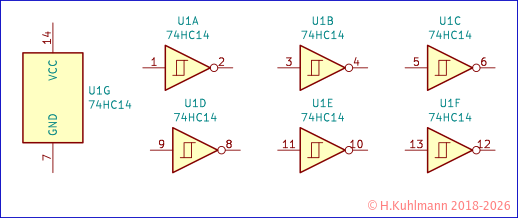

Bild 1: Die Gatter im 74HC14N

Die Pinbelegung ist bei allen 74xx14N identisch.
Sie stimmt auch mit der des 74xx04N überein :-)

Logik

Wenn der Eingang eines Gatters 1 ist, ist der Ausgang 0. Wenn der Eingang eines Gatters 0 ist, ist der Ausgang 1.

Wahrheitstabelle

Beispiel: Inverter (NOT-Gatter) UA

Eingang Ausgang
Pin 1 Pin 2
0 1
1 0

Spannungspegel

Der Schmitt-Trigger und die Spannungspegel werden in So funktioniert's beschrieben.

Die Spannungspegel des 74HC14 sind von der Versorgungsspannung abhängig und nicht sehr genau. Der obere Spannungspegel Ue+ liegt jedoch immer über dem unteren Ue-. Die Hysterese (Ue+ - Ue-) liegt immer über 0,2V, meistens bei 1V.

Die Pegel bei einer Betriebsspannung von 5V liegen meistens bei

Ue+ = 3,0V
Ue- = 1,75V
